740 SERIE

Palettierer und Gantry robots

Überblick

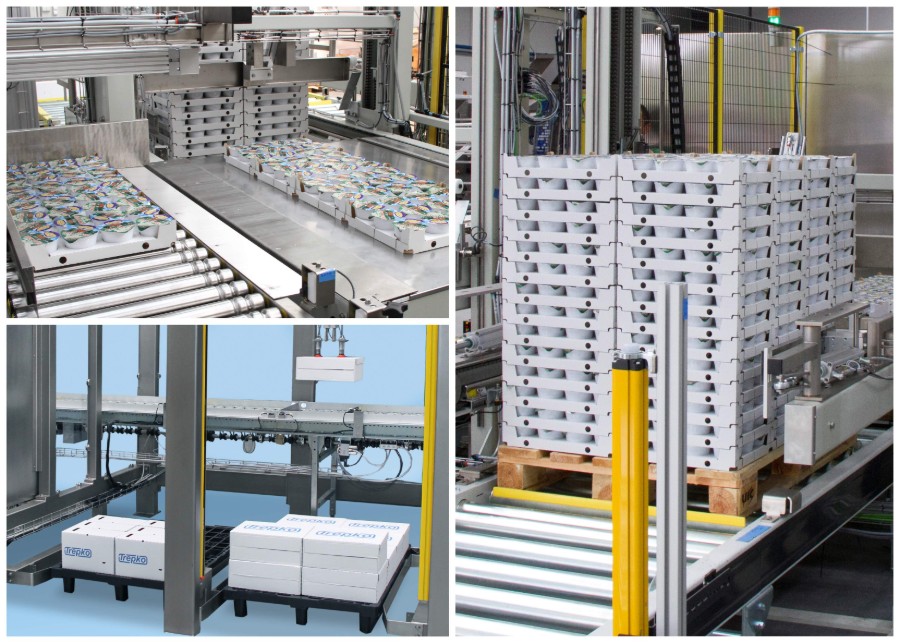

Platten-Palettierer

Platten-Palettierer mit modularer Konstruktion fungieren sowohl als Automaten, wie auch als Halbautomaten. Die Beladung kann auf niedrigem oder hochem Niveau erfolgen.

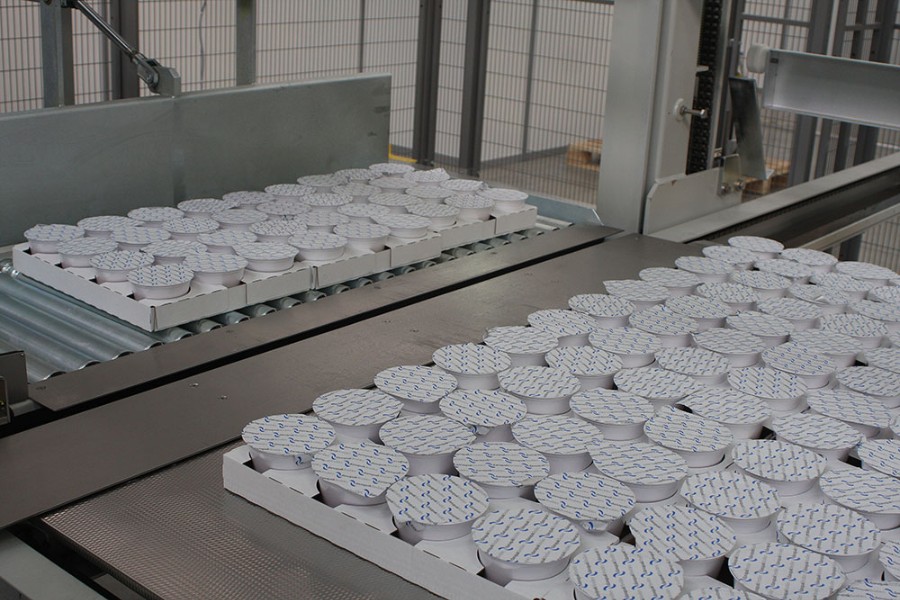

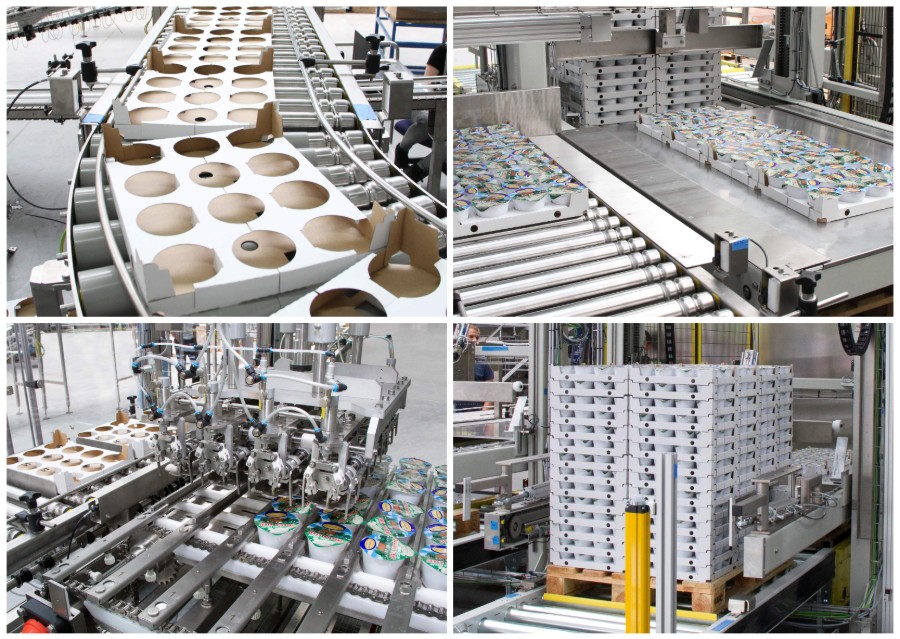

Dies ermöglicht Verknüpfung an jedes Förder- und Auslaufband. Verpackungen werden auf dem Förderband in Reihen gruppiert und dann mit Hilfe eines pneumatischen Schiebers auf die Sammelplatte transportiert. Ist eine Schicht komplett, bewegt sich die Sammelplatte über die Palette. Während der Rückbewegung der Sammelplatte ein weiterer Schieber hält die Verpackungen bis sie auf der Palette platziert werden. Alle Bewegungen der Sammelplatte werden automatisch angetrieben.

Palettierer können in Magazin für leere Paletten, Förderbände für beladene Paletten sowie Aufgabevorrichtung für Zwischenlagen, ausgestattet werden. Dank der Möglichkeit des Standwechsels einzelner Vorrichtungen (wie z.B. Magazin für Paletten, Förder- / Auslaufbände) lässt sich die Maschine in der Produktionshalle einfach platzieren.

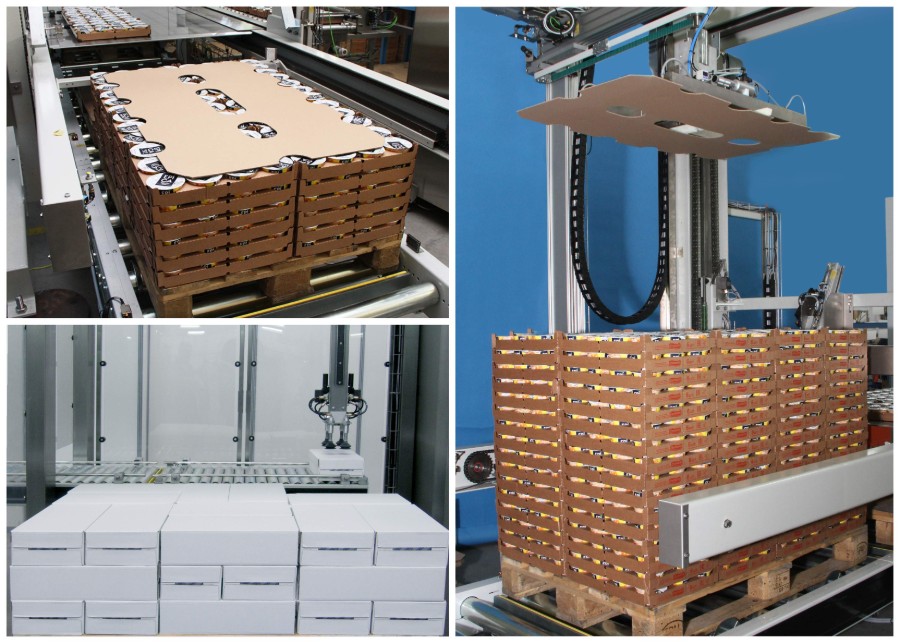

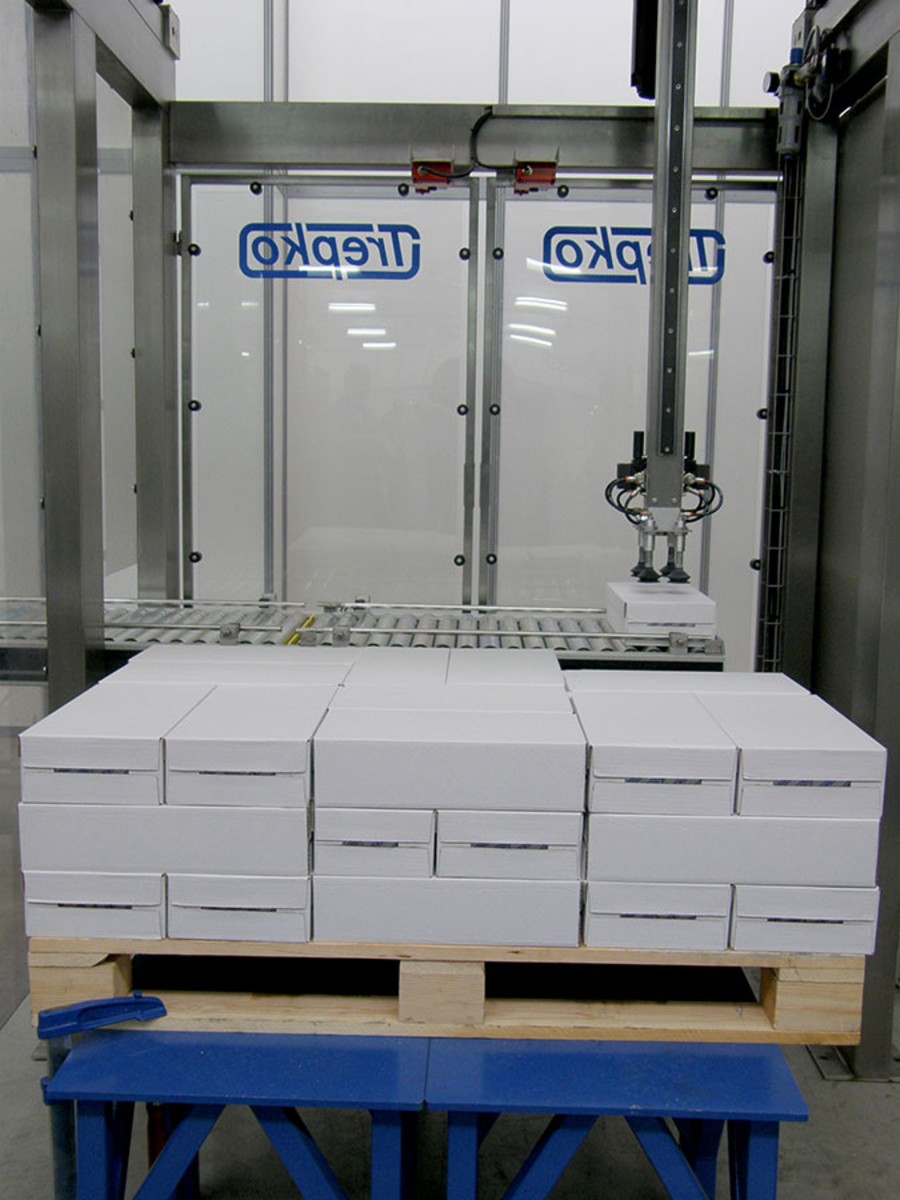

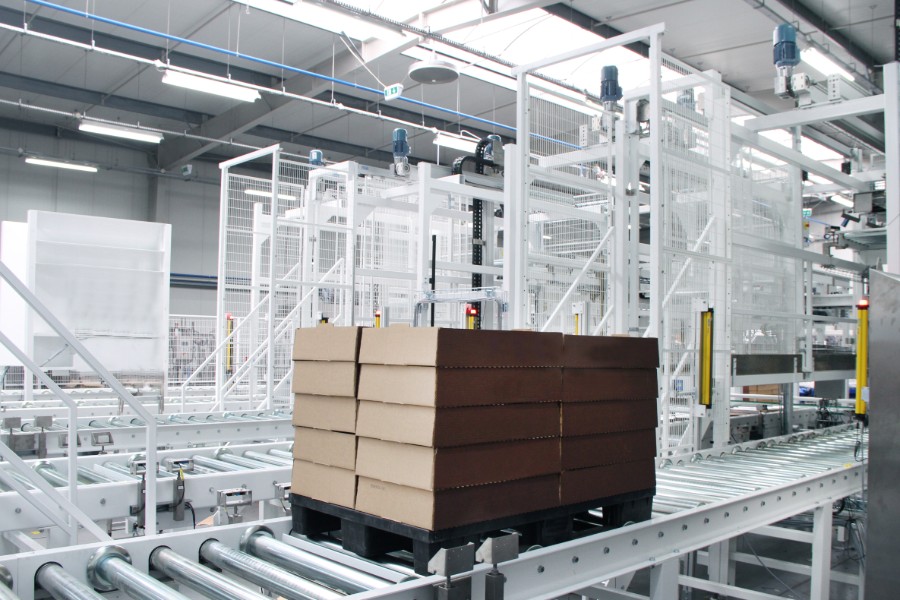

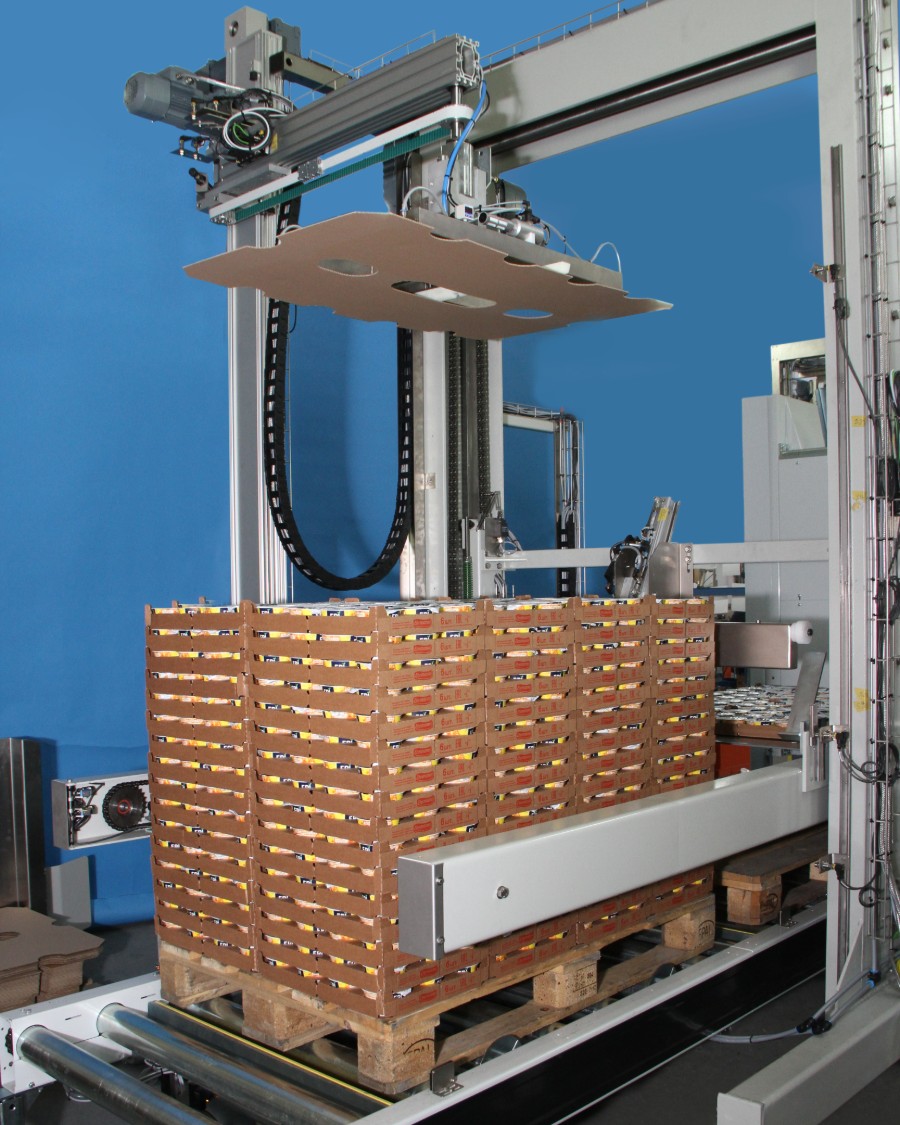

Gantry robots

Eine andere Gruppe von Palettierern TREPKOS bilden Gantry Robots. Dank der modularen Konstruktion eignen sie sich gut für Standard-, Misch- und Depalettierung.

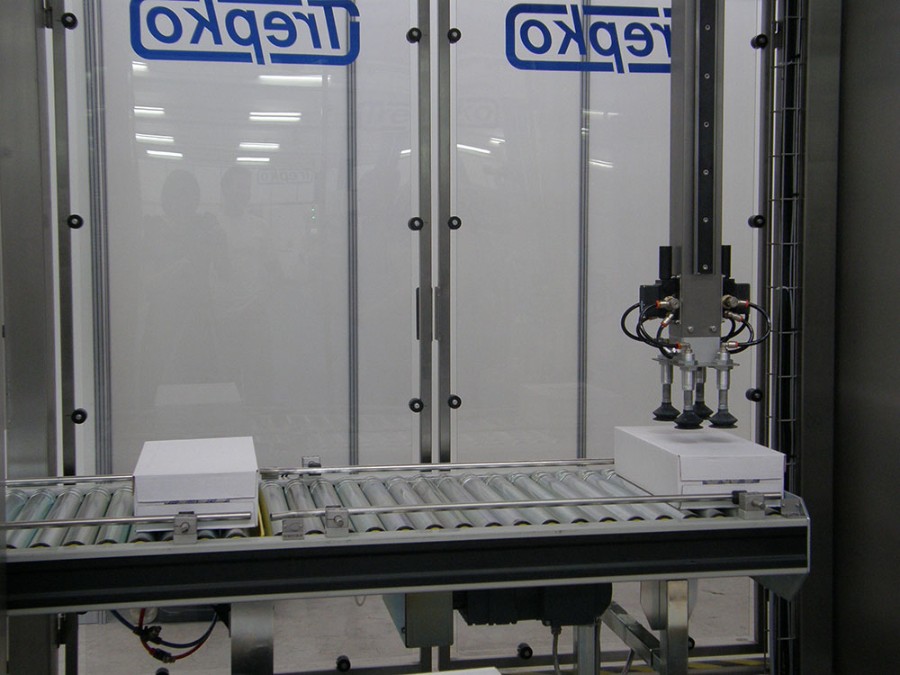

Die Anlagen bewegen sich in allen drei Achsen, wobei der Greif- / Saugkopf um 270 gedreht werden kann. Dies ermöglicht Anwendung von verschiedenen Packmustern gemäß Einstellungen im Bedienpaneel.

In der Vorrichtung lassen sich neue Packmuster einspeichern. Alle Bewegungen werden von Servoantrieben im Bedienpaneel gesteuert.

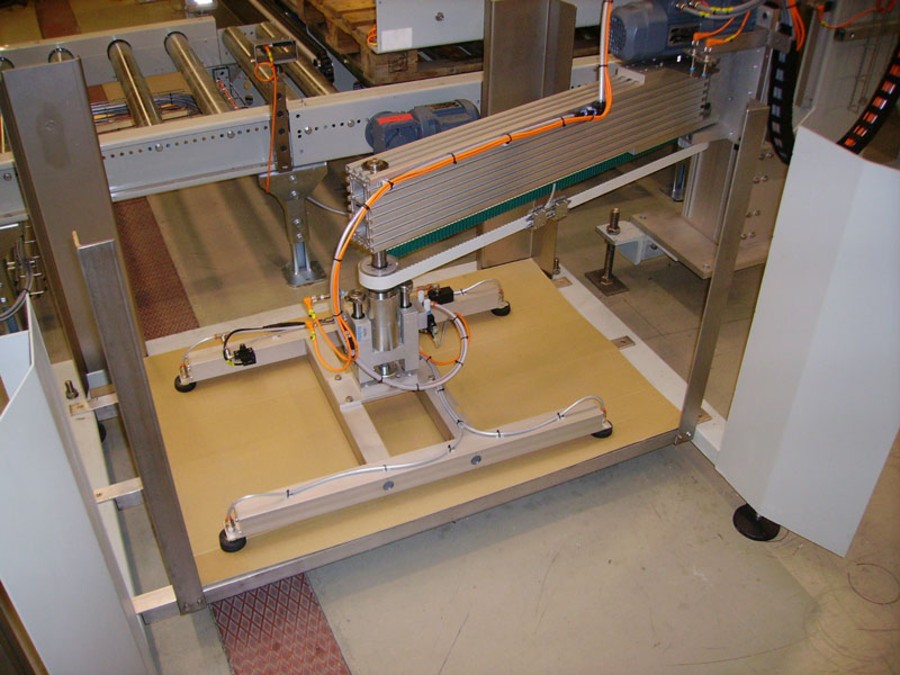

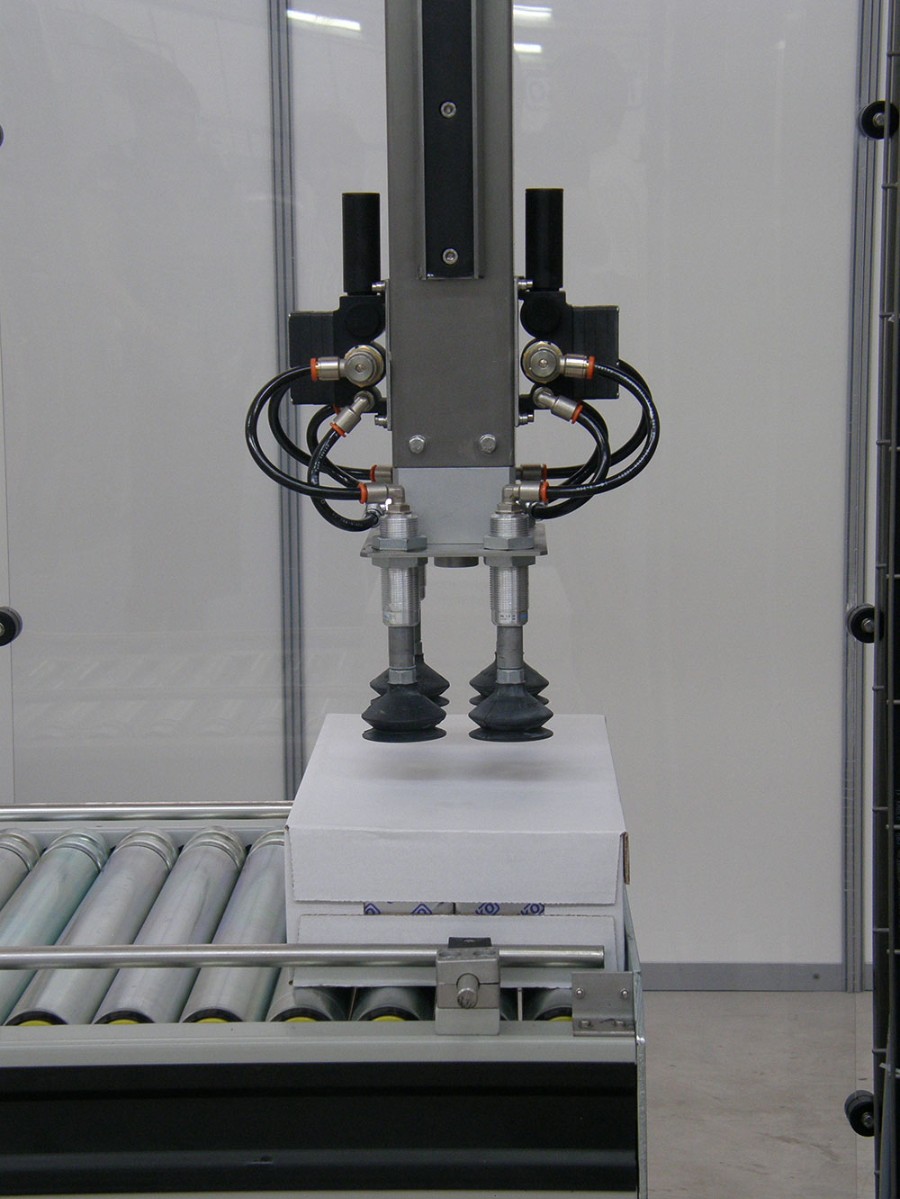

Der Automat wird mit verschiedenen Greif- und Hebewerkzeugen nachgerüstet, z.B. Saugköpfen, mechanischen Greifköpfen, Hebeplatten usw. Aus diesem Grund werden verschiedene Produkte palettiert. Die Vorrichtung kann zusätzlich mit einem automatischen Magazin und Palettenentnahme ausgestattet werden. Darüber hinaus lässt sich die Maschine dank der Möglichkeit des Vorrichtungstandwechsels (Magazin für Paletten, Förder- / Auslaufbände) in der Produktionshalle einfach platzieren.

TECHNISCHE DATEN

TECHNISCHE DATEN Platten-Palettierer

Kapazität: Bis 3 Schichten/Min. abhängig vom Packmuster
Steuerung: PLC
Electronical connection 4l 5/400 V, 50Hz, 3 phase
Produkten: Sammelverpackungen, Trays, Kartons etc. – bis 400 mm Höhe
Maximale Ladehöhe: 2400 mm inkl. Palette

Gantry robots

Max. Produktgewicht: bis 25 kg abhängig vom Produkttyp, Qualität, Hebeweise, Kapazität, etc.
Kapazität:bis 12 Zyklen/Min. abhängig vom Packmuster, Massen, Gewicht und Qualität
Steuerung:S7-300 Siemens PLC
Electrical connection4l 5/400 V, 50Hz, 3 phase – 25 Amp supply required
Druckluft:erforderlich 6 Bar bis 350 Nl/Min.
Max. Ladehöhe inkl. Palette: bis 2100mm inkl. Vakuumkopf
Palettemassen: alle Standardmassen
Beispielprodukte:Sammelverpackungen, Trays in Schrumpffolien, Kartons

Sehen Sie sich das Video an und lernen Sie die Serie 740 kennen

Brauchen Sie mehr Informationen?

Nehmen Sie mit uns Kontakt auf: info@trepko.com

Sehen Sie sich auch unsere 750er Serie an.
